雅築共賞-九十度扭轉大樓「軀扭之塔」( Turning Torso)

分享

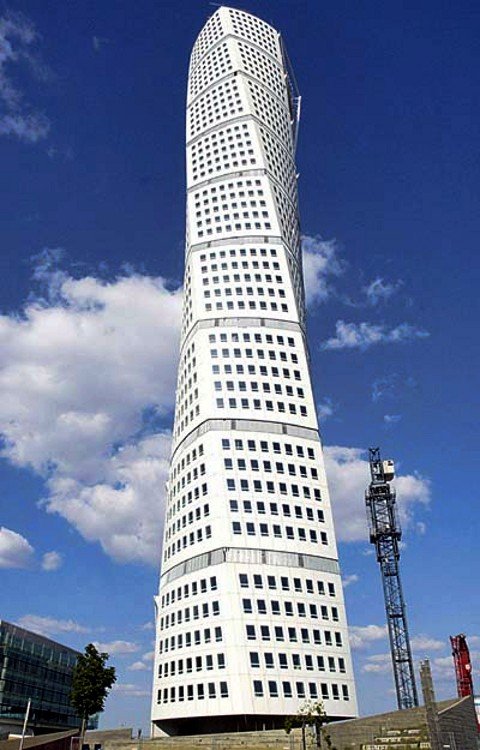

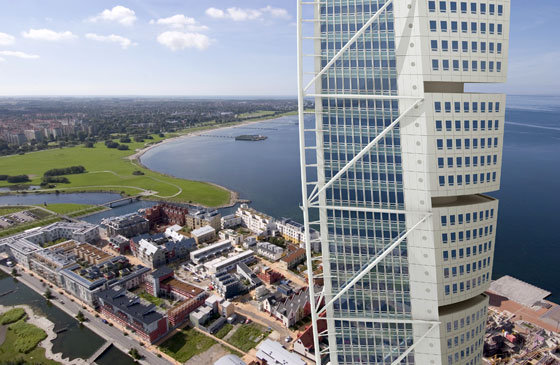

座落於瑞典南部 Malmo(馬爾莫)市，堪稱歐洲最高的摩天住宅：「軀扭之塔」( Turning Torso) 於2005年8月24日開幕，軀扭之塔所在位置距離 Malmo 市西臨的波羅地海(Baltic Sea)不遠，在遼闊的海面上從遠處便能望見此一工程技術與建築設計的心血結晶。

由西班牙建築師 Santiago Calatrava 為 HSB 住屋金融公司所設計的軀扭之塔，耗資2.5億瑞典克郎(SEK)，約和新台幣10.83億元，總高度為190公尺，分成九個塊體，每個塊體內有5層樓，總共54層。



以中央主柱串接的九個塊體彼此之間以微量的旋轉角度差相接，使得整棟軀扭之塔由下往上總共旋轉了90度，軀扭之塔每層樓地板面積約為400平方米，54層樓總計1.5萬平方米，大樓外牆厚度隨高度遞減，靠近地面層的外牆厚2公尺，但是來到大樓頂層時，牆壁厚度僅剩40公分。


工程技術煞費苦心

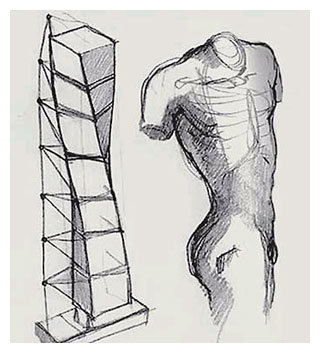

Calatrava 的旋轉設計獨特，靈感來自一件扭動身體形態的人體雕塑。他說﹕「我希望建造與眾不同、技術上獨一無二的東西。」。

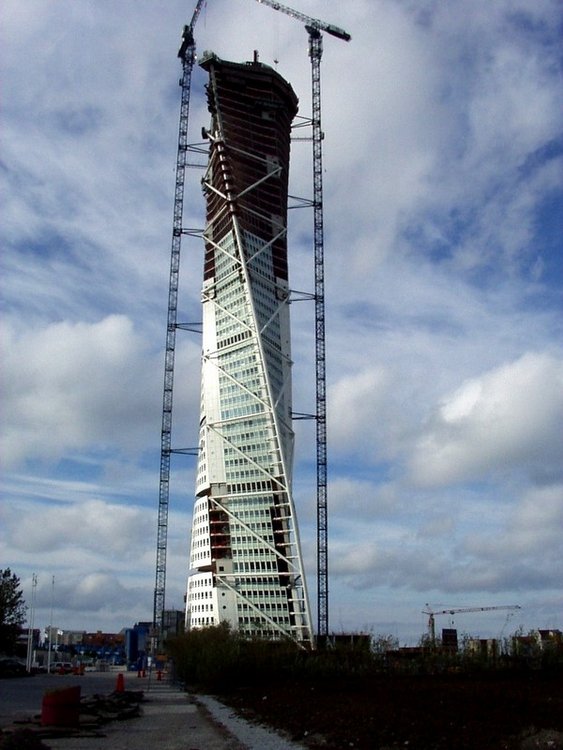

負責營造工程的英國 NCC Construction AB 找來了德國 PERI 為結構特殊的軀扭之塔設計模板工法及澆灌支撐系統，讓工人們得以每九天完成一個標準樓層的進度朝完工目標邁進。由於瑞典國內缺乏具有足夠經驗的外牆營造廠，他們從荷蘭找來了 Promecon 營造廠負責艱鉅的外牆安裝工程，外牆總計使用了九百噸的鋼，但每一組鋼構件的尺寸都不大一樣，從 0.5噸的小鋼構到重達28噸的鋼構件讓工程人員費盡心思進行組裝，然而在結構工程中常見的起重機無法在此一造型特殊的建築結構中發揮功效，Promecon 只得重新研發起重設備，比方說，為了因應不同樓層的外牆組裝，他們必須在各樓層混凝土地板上安置起重機以利工程進行，而焊接工人作業所需的工程平台也因為這棟扭轉的結構而必須另外開發設計，好讓工人們能夠從最佳位置進行焊接，銲料必須預熱使得焊接厚度能夠有6公分至8公分，完工後還以超音波檢測這些焊道是否完整使工程品質達到世界一流的水準。

從最後的結果我們看到一個存在建築界的事實：一流的建築設計永遠需要一流的施工技術配合。
